CE MCTRL4K LED Display Procesor wideo sterownik Wpięcie 240V

opis produktu

Dane techniczne kontrolera wyświetlacza LED MCTRL4K





profil firmy

Jesteśmy HK Brilliance Tech Co., LTD.Nasza siedziba znajduje się w HK w Chinach;a nasza fabryka znajduje się w Shenzhen i Guangzhou w Chinach.Mamy ponad 10 lat doświadczenia w produkcji.Zapewniamy szeroką możliwość wyboru modelu tego typu produktu oraz wspieramy personalizację produktów oraz marki i logo.

Nasze produkty cieszą się szybką sprzedażą na całym świecie.Mamy ponad 3 kroki i procedurę kontroli jakości i systemu zapewnienia jakości.Każdy z produktów zapewni ponad 48h końcowe testy wydajnościowe.Dzięki dobrej jakości klienci zawsze cieszą się dobrą opinią naszych produktów.



Zmiana Historia



.Różnorodne złącza wejściowe

- 1x DP 1.2

- 1xHDMI 2.0

- 2x DL-DVI

.16 portów Neutrik Gigabit Ethernet i 4 porty optyczne

W przypadku wejścia DP/HDMI maksymalna pojemność ładowania wynosi 8 800 000 pikseli.

W przypadku wejścia DVI maksymalna pojemność wynosi 8 300 000 pikseli.

Maksymalna wysokość lub szerokość wyjściowa pojedynczego MCTRL4K wynosi 7680 pikseli.



.Wejścia o dużej głębi bitowej: 8 bitów/10 bitów/12 bitów

.Funkcja HDR

Obsługiwane są HDR10 i HLG.

MCTRL4K może współpracować z kartami odbiorczymi

obsługujące HDR, co znacznie poprawia jakość obrazu

jakość wyświetlacza, który jest bardziej żywy i żywy

szczegółowe obrazy.

.3D

MCTRL4K może współpracować z emiterem 3D

Umożliwiają to okulary EMT200 i 3D

doświadcz efektów wyświetlania 3D.

.Indywidualna regulacja gamma

W przypadku wejść 10-bitowych lub 12-bitowych funkcja ta może

indywidualnie dostosuj czerwoną, zieloną i niebieską gammę, aby skutecznie kontrolować niejednorodność obrazu w warunkach niskiej skali szarości i bieli

przesunięcie balansu, pozwalające uzyskać bardziej realistyczny obraz.

.RGB ograniczone do pełnego RGB

Ta funkcja automatycznie konwertuje kolor

zakres źródła wejściowego od RGB ograniczonego do pełnego RGB, aby wyświetlać naturalną czerń w warunkach niskiej skali szarości.

.Małe opóźnienia

Gdy wymagane jest małe opóźnienie i synchronizacja źródła wejściowego

włączone, a szafki są połączone pionowo, opóźnienie pomiędzy źródłem sygnału wejściowego a kartą odbiorczą można zredukować do jednej klatki.

.Wejścia z dziesiętną liczbą klatek na sekundę





Tabela 1-1 Ograniczenia funkcji



Funkcjonować	Ograniczenia	Wzajemnie Ekskluzywny Funkcjonować
HDR	.Obsługuje tylko 10-bitowe źródła sygnału wejściowego HDMI. .Obciążalność każdego portu Ethernet jest zmniejszona o połowę. .Musi współpracować z kartami odbiorczymi obsługującymi HDR.	NA
3D	.Gdy źródłem wejściowym jest DVI, DVI1 ładuje obrazy dla lewego oka, a DVI2 ładuje obrazy dla prawego oka. .Gdy włączona jest zaawansowana konfiguracja ekranu, funkcja 3D nie jest obsługiwana. .Obciążalność każdego portu Ethernet jest zmniejszona o połowę.	Małe opóźnienia
Małe opóźnienia	.Obsługuje tylko źródła wejściowe HDMI i DP. .Każdy port Ethernet musi ładować szafy w pionie.	3D, GENLOCK





Wygląd

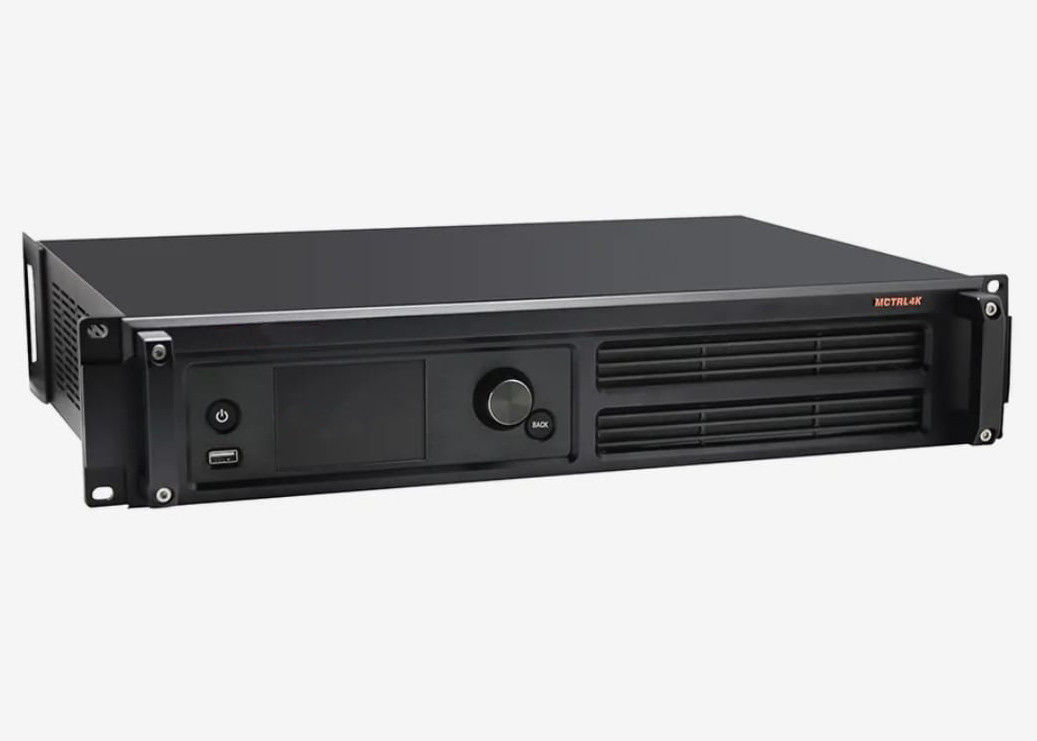

Przedni panel

Tabela 1-2 Przyciski i złącza

NIE.	Przycisk/złącze	Opis
1	Przycisk zasilania	Włącz lub wyłącz urządzenie.

2	USB	Podłącz do napędu USB.
3	ekran LCD	Wyświetla stan urządzenia, menu, podmenu i komunikaty.
4	Pokrętło	Wybierz menu, dostosuj parametry i potwierdź operacje.
5	Z POWROTEM	Wróć do poprzedniego menu lub wyjdź z bieżącej operacji.



Tylny panel

Typ złącza	Nazwa złącza	Opis
Wejście	DP 1.2	1xDP 1.2 .Obsługiwana maksymalna rozdzielczość: 4096×2160 przy 60 Hz, obsługiwana minimalna rozdzielczość: 640×480 przy 24 Hz .Obsługiwane rozdzielczości niestandardowe Maksymalna szerokość: 7680 pikseli (7680 × 1080 przy 60 Hz) Maksymalna wysokość: 7680 pikseli (1080 × 7680 przy 60 Hz) .Zgodny z HDCP 1.3 .Obsługiwane standardowe rozdzielczości: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120) Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120) Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100/120) Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120) Hz 2560×1600@ (24/25/30/48/50/60/72/75/85/100/120) Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120 ) Hz 3840×2160 @ (24/25/30/48/50/60) Hz .Brak obsługi źródeł wejściowych z przeplotem
	HDMI 2.0	1x HDMI 2.0 .Obsługiwana maksymalna rozdzielczość: 4096×2160 przy 60 Hz, obsługiwana minimalna rozdzielczość: 800×600 przy 30 Hz .Obsługiwane rozdzielczości niestandardowe Maksymalna szerokość: 7680 pikseli (7680 × 1080 przy 60 Hz) Maksymalna wysokość: 7680 pikseli (1080 × 7680 przy 60 Hz) .Zgodny z HDCP 1.4 i HDCP 2.2 .Obsługiwane standardowe rozdzielczości: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85 /100/120) Hz

		1600×1200@(24/25/30/48/50/60/72/75/85/100/120) Hz 1920×1080@(24/25/30/48/50/60/72/75/85 /100/120) Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120) Hz 1920×2160@(24/25/30/48/50/60 /72/75/85/100/120) Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120) Hz 2560×1600@(24/25/30 /48/50/60/72/75/85/100/120) Hz 3840×1080 @ (24/25/30/48/50/60/72/75/85/100/120) Hz 3840×2160 @ (24/25/30/48/50/60) Hz .Brak obsługi źródeł wejściowych z przeplotem
	PODWÓJNE DVI-D1 PODWÓJNE DVI-D2	2x DL-DVI .Każdy z maksymalną rozdzielczością 3840 × 1080 przy 60 Hz i minimalną rozdzielczością 800 × 600 przy 30 Hz .Obsługiwane rozdzielczości niestandardowe Maksymalna szerokość: 3840 pikseli (3840 × 1080 przy 60 Hz) Maksymalna wysokość: 3840 pikseli (800 × 3840 przy 60 Hz) .Obsługiwane standardowe rozdzielczości: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120) Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120) Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100) Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50 /60) Hz 3840×2160 przy (24/25/30) Hz .Brak obsługi źródeł wejściowych z przeplotem
Wyjście	1~16	16 portów Gigabit Ethernet Neutrik (NE8FBH). .Maksymalna pojemność pojedynczego portu: Dla 8-bitowych źródeł wejściowych: 650 000 pikseli Dla 10-bitowych/12-bitowych źródeł wejściowych: 320 000 pikseli .Brak obsługi wyjścia audio .Obsługa redundancji pomiędzy portami Ethernet
	OPCJA1~OPCJA4	4 porty optyczne 10G .OPT1 przesyła dane z portów Ethernet od 1 do 8. .OPT2 przesyła dane portami Ethernet od 9 do 16. .OPT3 jest duplikatem kanału OPT1. .OPT4 jest duplikatem kanału OPT2.
Kontrola	ETERNET	Podłącz do komputera sterującego.
	WEJŚCIE-WYJŚCIE USB	.WEJŚCIE: 1x USB 2.0 (Typ B) Port wejściowy do kaskadowego łączenia jednostek MCTRL4K lub podłączenia do komputera w celu debugowania .WYJŚCIE: 1x USB 2.0 (Typ A) Port wyjściowy do kaskadowego łączenia jednostek MCTRL4K

		Można połączyć kaskadowo do 10 jednostek.
	GENLOCK IN- PĘTLA	Złącze sygnału synchronizacji Wsparcie dla dwupoziomowego, trójpoziomowego i Blackburst .IN: Złącze wejściowe Genlock .LOOP: Złącze wyjściowe pętli Genlock
Moc	AC 100 V~240 V-50/60 Hz



Uwagi:

Gdy źródłem sygnału wejściowego jest HDMI lub DP, można przeanalizować sygnał wejściowy o wymuszonej rozdzielczości 144 Hz z urządzenia końcowego.W tej sytuacji ładowność zmniejsza się o połowę.

Ten produkt można ustawić wyłącznie poziomo.Nie montuj pionowo lub do góry nogami.



Wymiary

Tolerancja: ±0,3 Jednostka: mm





Dane techniczne

Elektryczny Parametry	Napięcie wejściowe	AC 100 V~240 V-50/60 Hz
	Moc znamionowa konsumpcja	30 W
Operacyjny Środowisko	Temperatura	-20°C do +60°C
	Wilgotność	10% RH do 90% RH, bez kondensacji
Składowanie Środowisko	Temperatura	-20°C do +70°C
	Wilgotność	10% RH do 90% RH, bez kondensacji
Fizyczny Dane techniczne	Wymiary	482,6 mm × 372,0 mm × 88,1 mm
	Waga	4,6 kg
Informacje o pakowaniu	Pokrowiec	530 mm × 420 mm × 193 mm
	Pudełko na akcesoria	405 mm × 290 mm × 48 mm Akcesoria: .1x przewód zasilający .1x kabel Ethernet .1x kabel USB .1x kabel HDMI .1x kabel DP
	Pudełko do pakowania	550 mm × 440 mm × 210 mm



Źródło wideo Funkcja

Złącze wejściowe	Cechy
	Głębia bitowa	Częstotliwość próbkowania	Maksymalna rozdzielczość wejściowa
HDMI 2.0	8 bitowy	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0	4096×2160@60 Hz (ustawianie za pomocą karty graficznej NVIDIA)
	10 bitów/12 bitów	RGB 4:4:4 YCbCr 4:4:4	3840 × 1080 przy 60 Hz
		YCbCr 4:2:2 YCbCr 4:2:0	4096×2160@60 Hz (ustawianie za pomocą karty graficznej NVIDIA)
DP 1.2	8 bitowy	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	4096×2160@60 Hz (ustawianie za pomocą karty graficznej NVIDIA)
	10 bitów/12 bitów	RGB 4:4:4	3840 × 1080 przy 60 Hz

		YCbCr 4:4:4
		YCbCr 4:2:2	4096×2160@60 Hz (ustawianie za pomocą karty graficznej NVIDIA)
Podwójne złącze DVI	8 bitowy	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	3840 × 1080 przy 60 Hz



Uwagi i przestrogi

Notatki dla Bateria

.Bateria nie jest przeznaczona do wymiany.

.Wrzucanie baterii do ognia lub gorącego piekarnika albo mechaniczne zmiażdżenie lub przecięcie baterii może spowodować eksplozję.

.Pozostawienie akumulatora w środowisku o bardzo wysokiej temperaturze może spowodować eksplozję lub wyciek łatwopalnej cieczy lub gazu.

.Akumulator wystawiony na działanie bardzo niskiego ciśnienia powietrza może spowodować eksplozję lub wyciek łatwopalnej cieczy lub gazu.

FCC Ostrożność

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu.



To urządzenie jest zgodne z częścią 15 przepisów FCC.Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.



Uwaga: To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy A, zgodnie z częścią 15 przepisów FCC.Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami, gdy sprzęt jest używany w środowisku komercyjnym.To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcją obsługi, może powodować szkodliwe skutki

zakłócenia w komunikacji radiowej.Eksploatacja tego sprzętu w obszarze mieszkalnym może powodować szkodliwe zakłócenia i w takim przypadku użytkownik będzie zobowiązany do usunięcia zakłóceń na własny koszt.



Inni

Jest to produkt klasy A.W środowisku domowym produkt ten może powodować zakłócenia radiowe, w takim przypadku użytkownik może być zobowiązany do podjęcia odpowiednich środków.

Ten produkt można ustawić wyłącznie poziomo.Nie montuj pionowo lub do góry nogami.
